光束数量(n) | 测量高度(mm) | 光栅总高(mm) | 规格型号 | 3D尺寸图 |
08 | 280 | 365 | ESCF0840 | 下载 |
12 | 440 | 525 | ESCF1240 | 下载 |
16 | 600 | 685 | ESCF1640 | 下载 |
20 | 760 | 845 | ESCF2040 | 下载 |
24 | 920 | 1005 | ESCF2440 | 下载 |
28 | 1080 | 1165 | ESCF2840 | 下载 |
32 | 1240 | 1485 | ESCF3240 | 下载 |
36 | 1400 | 1485 | ESCF3640 | 下载 |
40 | 1560 | 1645 | ESCF4040 | 下载 |
44 | 1720 | 1805 | ESCF4440 | 下载 |
48 | 1880 | 1965 | ESCF4840 | 下载 |
52 | 2040 | 2125 | ESCF5240 | 下载 |
56 | 2200 | 2285 | ESCF5640 | 下载 |
60 | 2360 | 2445 | ESCF6040 | 下载 |
64 | 2520 | 2605 | ESCF6440 | 下载 |
68 | 2680 | 2765 | ESCF6840 | 下载 |
72 | 2840 | 2925 | ESCF7240 | 下载 |
76 | 3000 | 3085 | ESCF7640 | 下载 |
…… | …… | …… | …… | …… |
120 | 4760 | 4845 | ESCF12040 | 下载 |

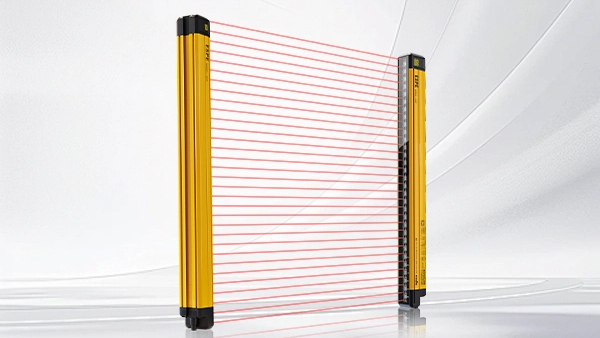

安全光栅是用来防护设备生产安全的保护器,能最大程度的保障作业员的人身安全,让得工业生产得以安全进行。安全光栅的用途非常广泛,其主要组成部分有:发光器、受光器、信号电缆、控制器以及安装支架等。
安全光栅和安全光幕没有太大的区别,安全光幕又称安全光栅,两种不同叫法而已!
意普安全光栅安全光栅光幕高度位置是指安全光栅的光幕相对于机床上下模口的位置。在保证安全距离的前提下,安全光栅的最下一束光不得高于模口下边缘,最上一束光不得低于模口上边缘。安全光栅光幕的保护高度是指光幕的最上一束光轴与最下一束光轴之间的距离,即光幕的有效高度。保护高度等于机床滑块行程加上调节量。保护高
