安全光栅的EDM功能指外部设备监控（External Device Monitoring），是意普（ESPE）EFP系列无盲区安全光栅的核心技术之一，用于实时监控所连接的安全停机设备（如继电器、接触器）的可靠性，防止其失效导致保护功能丧失。具体如下：

1. 功能定义与目的

1.1、安全光栅的EDM功能是通过监控外部继电器的触点状态（主要是常闭触点），检测其是否发生粘连或动作延迟（超过300ms）等故障。一旦发现异常，意普安全光栅会立即进入锁定状态，切断设备电源以确保安全。

1.2、该功能解决了外部继电器因触点氧化、超负荷或高频通断导致的粘连风险，避免危险发生时无法及时切断电路的问题。

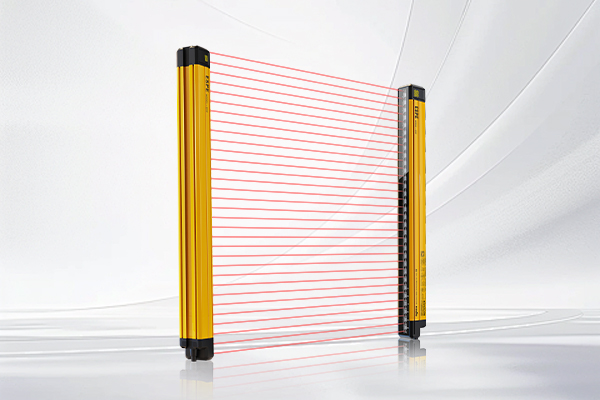

意普（ESPE）EFP系列无盲区安全光栅

2. 工作原理

2.1、监控逻辑：当控制输出从ON切换至OFF时，EDM检测外部继电器的常闭触点是否在规定时间（300ms内）闭合；若触点未闭合或未达到规定电压，则判定为故障并锁定系统。

2.2、接线方式：需将外部继电器的常闭触点串联接入EDM输入回路。

3. 关键应用场景

3.1、当安全光栅输出信号需连接普通继电器/接触器时，EDM功能成为保障系统安全的核心环节，尤其适用于冲压机械、自动化生产线等高危设备。

3.2、在安全标准要求较高的场景（如欧洲四级标准），EDM是提升整体安全等级的必要设计。在汽车冲压生产线等高风险场景中，EFP系列无盲区安全光栅的EDM功能可动态监控外部设备(继电器、接触器等)，防⽌因外部设备故障导致的安全功能失效。某全球TOP 3汽车部件厂商采用后，事故率下降95%。

4. 实施要点

4.1、必须接入EDM功能输入信号以实现有效监控，否则可能因外部设备故障导致保护失效；部分产品需通过CPU自检同步验证EDM模块状态，确保监控功能持续有效。

5.总结

安全光栅的EDM功能通过对继电器触点的实时监控与故障快速响应，弥补了外部设备自身的可靠性缺陷，是安全光栅实现“故障导向安全”（Fail-Safe）原则的关键技术之一。
